Le but du jeu est d’obtenir le prompt login sur un terminal.

La gestion des terminaux asynchrones est assurée au moyen de fichiers. Suivant les systèmes, les fichiers peuvent avoir des noms différents ( s’est pour faire simple … je suppose).

I. Principe du SAF ( System Access Facility ) SVR4 :



Le SAF est une suite de commandes qui fournit l’accès via
les ports série àdes périphériques comme les modems ou les terminaux. En
plus, le SAF fournit un accès aux services réseau comme par exemple une
imprimante distante mais ce service est peu utilisé, on utilise plutôt le
système BSD dans ce cas.

La souplesse du SAF est de gérer un nombre important de
ports série, une structure hiérarchique de fichiers et de commandes
d’administration est mise en place pour contrôler chaque port individuellement
et en groupe.

Processus, lancé par init àpartir de /etc/inittab,
qui assure le contrôle général de l’ensemble.

Un port moniteur gère un groupe de terminaux.

Un port service correspond àune voie ( un terminal ).

A. Les Port_moniteurs

1. ttymon



Les démons portmon ont pour rôle la gestion des
contrôleurs asynchrones. Ils lancent chaque fois que cela est nécessaire un
processus ttymon assurant la gestion du terminal asynchrone concerné. Le
processus ttymon remplace le processus getty.

Gestion des terminaux classiques, assure :

- l’initiation matérielle des ports

- la mise àjour des paramètres de la ligne

- l’activation du service dès qu’une connexion est établie.

Un seul processus pour un groupe de terminaux.

Le mode express de ttymon gère des terminaux
particuliers ( console par exemple ). Il est lancé directement par init via
/etc/inittab avec l’option -g.

2. muxmon

Gestion des terminaux sous le multiplexeur de voies logiques DPTG2
( ba80 ou 9766 ), assure le chargement de ces terminaux puis ttymon
prend le relais pour lancer le service.

A chaque terminal déclaré sous DPTG2, un processus muxmon
sera associé àun processus ttymon.

3. Inetd

Il est àl’écoute des demandes de services réseau et lance
le service approprié lorsqu’elles surviennent. Les services réseau sont
spécifiés dans le fichier /etc/inetd.conf.

4. listen

Pour les connexions orientées réseaux tcp/ip.

Le démon listen remplit une fonctionnalité proche de celle
assuré par le démon inetd. Il est àl’écoute des demandes de services
réseau et lance le service approprié lorsqu’elles surviennent. Les commandes pmadm
et nlsadmin permettent de configurer ce démon.

Un port_moniteur appelé pmtag de type pmtype
(ttymon,inetd,listen,...) pilotera un ou plusieurs terminaux appelés port_service.

Ce port_service sera défini sous un
mnémonique appelé svctag. C’est sous cette appellation que
l’administrateur du système pourra agir au niveau port_service.

B. Le fichier au niveau SAC



Le fichier /etc/saf/_sactab contient tous les
port_moniteurs et leur type qui doivent être demarré par SAC.

L’utilisateur communique avec SAC àtravers la
commande sacadm.

Le format de la commande est :

sacadm –a -p pmtag -t type –c commande
–v version

Options :

-a : pour ajouter un moniteur de port

-p : le pmtab ( nom symbolique ) associé au moniteur de port

-t : le type de moniteur de port (ttymon)

-c cmd : la chaîne de commande cmd est utilisée pour le
démarrer un moniteur de port

-v : le numéro de version

-k : pour arrêter un moniteur de port

-r : pour supprimer un moniteur de port

-l : pour obtenir la liste des services

Pour le reste de options cf. le man adoré.

La lecture du fichier /etc/saf/_sactab se fait par la
commande :

1. Le fichier au niveau port_moniteur



Les fichiers /etc/saf/pmtag/_pmtab contiennent
tous les services démarrés par le port_moniteur spécifié par pmtag.

L’utilisateur communique avec les port_moniteurs àtravers
la commande pmadm.

Format de la commande :

pmadm –a –p pmtag –s service_tag –i identity –f
flag –v version –m "ttyadm –l tty_label –d device –T term_type –i 'message' –s service -S y|n"

Options :

-a : ajouter un service àun moniteur de port particulier

-p : le pmtab ( nom symbolique ) associé au moniteur de port

-s : le nom symbolique du service

-i id : l’identité àassigner au service au démarrage. id
doit être une entrée valide du fichier

/etc/passwd

-f : pour associer un drapeau (flag) au service : ce flag peut
être

u, pour créer une entrée dans /var/adm/utmp

x, pour ne pas valider le service

-v : le numéro de version du moniteur de port

-m : information de configuration spécial ttymon
fourni par la commande ttyadm.

-r : supprimer un service sur un port

-S y|n : y è contrôle soft (
Xon/Xoff) : DTE

n è contrôle hard ( DCD) :
DCE

Pour le reste de options cf. le man adoré.

pmadm –a –p newpmtag –s ttya –i root –f u –v 1
–m "ttyadm –l 9600 –d /dev/term/a –T tvi925 –i 'message' –s /usr/bin/login -S y"

La lecture des fichiers /etc/saf/pmtag/_pmtab se
fait par la commande :

Exemple de la commande :

PMTAG PMTYPE SVCTAG FLGS ID <PMSPECIFIC>

toto ttymon ttya u root /dev/term/a - - /usr/bin/login - 9600 ldterm,ttcompat
ttya login : - tvi925 y #Terminal – Hardwired

zsmon ttymon ttyb u root /dev/term/b I - /usr/bin/login - 9600
ldterm,ttcompat ttyb login : - tvi925 y #

2. Arborescence de SAF



La représentation suivante permet de comprendre comment
évoluent les répertoires et fichiers de SAF :

Exemple 1 : Schéma d’une arborescence solaris
2.7

Le port_moniteur de pmtype zsmon portant le pmtag
ttymon est créé.

Les fichiers SAF :

/etc/saf/_sysconfig : Script de configuration système

/etc/saf/_sactab : Le fichier
d’administration du SAC. Contient les données de configuration pour
les moniteurs de ports que le SAC contrôle.



/etc/saf/pmtag : Le répertoire pour le moniteur
de ports pmtag

(/etc/saf/zsmon : ici zsmon)



/etc/saf/pmtag/_pmtab : Fichier d’administration
de pmtag. Contient les données de

configuration du moniteur de ports.



/var/saf/_log : le fichier journal du sac

/var/saf/pmtag : le répertoire pour les fichiers
journal créés pour pmtag

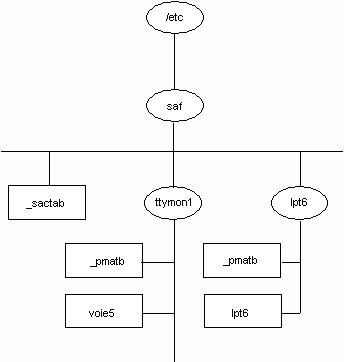

Le port_moniteur de pmtype ttymon portant le pmtag
ttymon1 est créé.

Le port_service de svctag voie5 correspondant
àla voie écran /dev/term/05 est validé.

Le port_moniteur de pmtype ttymon portant le pmtag
lpt6 est créé.

Le port_service de svctag lpt6 correspondant à
la voie imprimante /dev/term/06 est validé.

Nota : 16 écrans max par port moniteur. Il est conseillé de ne mettre
qu’une imprimante par port moniteur.



3. Les fichiers de trace



Les évenements survenant au cours de l’administration de SAF
sont mémorisés.

Le fichier /etc/saf/pmtag/_pid contient le
numéro du processus du port_moniteur pmtag.

Les fichiers /etc/saf/pmtag/svctag
contiennent les actions àlancer sur le port_service svctag.

4. Le fichier /etc/ttydefs



Ce fichier contient des entrées permettant de déterminer la
vitesse et les paramètres d’un port tty.

La commande sttydefs -l 9600NP
( par exemple ) permet de visualiser l’entrée 9600NP de ce fichier :

4800E:4800 hupcl evenp:4800 evenp::2400

2400E:2400 hupcl evenp:2400 evenp::1200

auto:hupcl:sane hupcl:A:9600

console:9600 hupcl opost onlcr:9600::console

5. La commande who



La commande who -lH
permet de lister les port_moniteurs ayant l’état RUNNING.

# who -lH

NAME LINE TIME IDLE PID COMMENTS

LOGIN console mars 18 12:06 2:53 250

toto . mars 18 12:06 old 255

zsmon . mars 18 12:06 old 256

LOGIN console mars 18 12:06 2:53 259 (:0)

6. Divers commandes :

a) Déclaration d’un terminal par termadd



Cette commande crée les port_moniteurs, les port_services,
les fichiers spéciaux et le fichier contenant le chargement du clavier.

termadd -T type
-n nom_tty -b interface

DPTG2 étant un multiplexeur 10 voies logiciel qui permet
d’avoir le multifenêtrage sur les terminaux 9766. On peut
déclarer 8 fenêtres ( 0 à7 ) plus deux canaux pour des imprimantes ( 8 et 9
).

termadd -T type
-n nom_tty

termadd -T 9766 -n ba0120 -b chase0,12 -o channel=0

termadd -T ba80 -n itp094 -b itp0,9 -o channel=4

termadd -T type
-n nom_tty

L’option login=0 sert àpréciser qu’il ne faut pas
envoyer de message de prompt sur cette voie.

Le numéro de canal (fenêtre) utilisé pour le fichier
spécial est en général :

p pour le canal 8 (imprimante sas)

q pour la canal 9 (imprimante sas ou v24)

pour les différencier des fenêtres

Déclaration du canal 8 pour une imprimante sur le terminal
de l’exemple précédant.

termadd -T ba80-08 -n ba11p -b chase1,1 -o channel=8,login=0

b) Visualisation des terminaux déclarés

La commande de visualisation est : termshow

c) Effacement d’un terminal

La commande d’effacement d’un terminal est : termdel
nom_tty

7. Voir les caractèristiques d’un terminal



La commande stty permet de lire ou de modifier
certaines caractéristiques (modes) du protocole de communication avec le
terminal courant.

# stty -a

speed 38400 baud ;

eucw 1:0:0:0, scrw 1:0:0:0

intr = ^c ; quit = ^~; erase = ^ ? ; kill = ^u ;

eof = ^d ; eol = <undef> ; eol2 = <undef> ; swtch =
<undef> ;

start = ^q ; stop = ^s ; susp = ^z ; dsusp = ^y ;

rprnt = ^r ; flush = ^o ; werase = ^w ; lnext = ^v ;

-parenb -parodd cs8 -cstopb -hupcl cread -clocal -loblk -crtscts
– crtsxoff –pare xt

-ignbrk brkint ignpar -parmrk -inpck -istrip -inlcr -igncr
icrnl –iuclc ixon -ixany -ixoff imaxbel isig icanon -xcase echo echoe echok -echonl
–noflsh -tostop echoctl -echoprt echoke -defecho -flusho -pendin iexten opost
– olcuc onlcr -ocrnl -onocr -onlret -ofill -ofdel tab3

8. Modifier les caractèristiques



stty mode
valeur

Exemples :

9. Définition du type de terminal



Pour utiliser un terminal, certains utilitaires comme vi
s’appuient sur une description du terminal.

Le fichier /etc/ttytype est consulté pour affecter le
bon TERM au bon terminal.

Ces commandes peuvent être mises dans le fichier .profile
de l’utilisateur.

La descripton de la plupart des terminaux vendus sur le
marché se trouvent dans les bases de données /usr/lib/terminfo et/ou
dans le fichier /usr/share/lib/termcap (plus ancienne).

10. terminfo



Pour décrire un terminal, on codifie l’ensemble de ses
capacités sous la forme d’une description source.

La source est compilée par l’utilitaire tic. Le code
objet généré est rangé dans un sous-répertoire de /usr/lib/terminfo.

* Compilation

tic -v fichier

* Visualisation d’une description ("décompilation")

infocmp -I TypeTerminal

Exemple :

Exemple terminfo :

\E signifie <ESCAPE>

^X signifie <CTRL X>

La commande tput permet d’activer les
caractéristiques définies dans le fichier.

Exemples :

11. Liste des codes utilisés dans TERMINFO

pour les touches fonctions de 0 à9.

II. Les fichiers de définitions des terminaux

Ces fichiers sont utilisés par toutes les commandes et bibliothèques UNIX
qui font de la gestion d’écran comme emacs, more, vi … Ils permettent
d’assurer une gestion d’écran indépendante du type de terminal utilisé.

A. Le fichier /etc/termcap (BSD 4.[1-4])



Le fichier /etc/termcap est une base de données qui décrit les
caractéristiques des terminaux existant. Il utilise une syntaxe similaire à
celle du fichier /etc/gettytab déjàvu.

Voici un exemple de configuration d’un modèle vt220 dans ce fichier :

dl|vt200|vt220|vt200-js|vt220-js|dec vt200 series with jump
scroll :

:im=\E[4h:ei=\E[4l:mi:dc=\E[P:dm=:ed=:al=\E[L:dl=\E[M :

:cs=\E[%i%d ;%dr:sf=\ED:sr=\EM:sb=\EM :

:ce=\E[K:cl=\E[H\E[J:cd=\E[J:cm=\E[%i%d ;%dH:nd=\E[C:up=\E[A :

:so=\E[7m:se=\E[27m:us=\E[4m:ue=\E[24m :

:md=\E[1m:mr=\E[7m:mb=\E[5m:me=\E[m :

:is=\E>\E[?3l\E[?4l\E[?5l\E[?7h\E[?8h\E[1 ;24r\E[24 ;1H :

:rs=\E>\E[?3l\E[?4l\E[?5l\E[?7h\E[?8h :

:tc=vt100 :

B. Le répertoire /usr/lib/terminfo ( SV R[1-4] )



Ce répertoire joue le même rôle que le fichier /etc/termcap.
Il contient un fichier de description compilé par terminal. Chaque fichier est
ranger dans un répertoire qui a pour intitulé la premier lettre du terminal.

L’exemple ci dessous nous montre les différents répertoires
existants.

/usr/lib/terminfo # ls

1 3 5 7 9 X b d f h j l n p r t v x z

2 4 6 8 D a c e g i k m o q s u w y

Cette exemple montre les différents terminaux dans le
répertoire /usr/lib/terminfo/c :

/usr/lib/terminfo # ls v

toto vi200 virtual vt100-nav vt100.ti vt220.ti vc103 vi200-f
visual vt100-nav-w vt100am vt320 vc203 vi200-ic vitty vt100-np vt100nam vt320-am
vc303 vi200-rv vk100 vt100-s vt100s vt320-nam vc303-a vi200-rv-ic vs100
vt100-s-bot vt100w vt320.ti vc403a vi300 vs100s vt100-s-top vt125 vt50 vc404
vi300-aw vt100 vt100-top-s vt132 vt50h

vc404-na vi300-rv vt100-am vt100-w vt200 vt52 vc404-s
vi300-ss vt100-bot-s vt100-w-am vt220 vc404-s-na vi550 vt100-nam vt100-w-nam
vt220-am

vc415 viewpoint vt100-nam-w vt100-w-nav vt220-nam
