Netapp : SnapVault / OSSV

mercredi 26 septembre 2012
par  Jerome ROBERT
popularité : 2%

Snapvault OSSV est un produit Netapp pour effectuer une sauvegarde en mode bloc.

Une sauvegarde en mode bloc est plus rapide qu’en mode fichier.

Exemple : si on modifie un bloc de donnée ( taille en ko) dans un fichier de 1 Go :

  • avec le mode bloc, on sauvegarde uniquement un bloc (de quelque Ko)
  • avec le mode fichier, on sauvegarde le fichier 1 Go



Etude de cas :

hypothèse :

  • nom du serveur à sauvegarder : serveur-s (serveur Windows)
  • partitionnement à sauvegarder : c : et d :
  • nom de la baie netapp : baie-sauv-netapp
  • nom du volume de destination sur la baie : /vol/SAUV/
  • nom de la station de travaille sur le site de la baie Netapp : station01
  • supprimer les snapshot du volume : snap sched SAUV 0 0 0



Installation du l’agent sur le client :

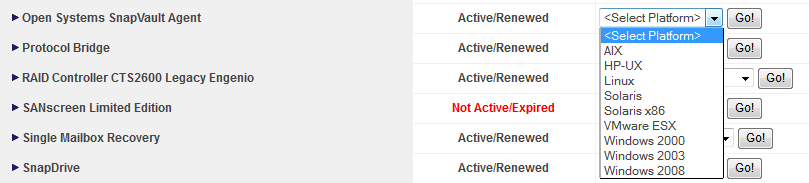

Téléchager le produit "ossv" sur le site de netapp (https://support.netapp.com/NOW/cgi-bin/software)

Installer le produit "ossv", il faudra : le nom et password de l’utisateur OSSV sur la baie "baie-sauv-netapp" ainsi que le port (par défaut : 10000)





La baie netapp et le serveur se trouvent sur le même site :



Sur le client :

Vérifier l’installation d’OSSV sur serveur-s



Sur la baie netapp :

snapvault start -S serveur-s :c :~ /vol/SAUV/serveur-s_c

snapvault start -S serveur-s :d :~ /vol/SAUV/serveur-s_d



 La baie netapp et le serveur se trouve sur deux sites distants :

Il est préférable de passer via un disque dur externe pour première sauvegarde des données.

Il faut un disque DUR externe avec la volumétrie du C et du D de serveur-s



Sur le client

Connecter le disque externe au serveur-s, puis noter la lettre de ce lecteur sur ce système ( Ici E : )

Lancer la commande CMD sous windows

cd "répertoire OSSV"

lrep_reader -p snapvault_start -f baie-sauv-netapp -q /vol/SAUV/serveur-s_c -o E :\serveur-s_c@0  serveur-s:c :

lrep_reader -p snapvault_start -f baie-sauv-netapp -q /vol/SAUV/serveur-s_d -o E :\serveur-s_d@0  serveur-s:d :

Déplacement du disque externe sur le site de la baie Netapp



Sur le site de la baie netapp :



Sur une station de travaille :

Connecter le disque dur sur un poste avec OSSV de configurer, puis noter la lettre de ce lecteur sur ce système ( Ici F : )

arrêter du serveur OSSV

lrep_writer F :\serveur-s_c



Sur la baie netapp :

 snapvault start -S station01:F :\serveur-s_c /vol/SAUV/serveur-s_c
 snapvault modify -S serveur-s:c :~ /vol/SAUV/serveur-s_c
 snapvault update /vol/SAUV/serveur-s_c # a lancer quand la production le permet

 schedule ce snapvault via protection manager



Sur une station de travaille :

arrêter lrep_writer F :\serveur-s_c

lrep_writer F :\serveur-s_d

Sur la baie netapp :

 snapvault start -S station01:F :\serveur-s_d /vol/SAUV/serveur-s_d
 snapvault modify -S serveur-s:d :~ /vol/SAUV/serveur-s_d
 snapvault update /vol/SAUV/serveur-s_d # a lancer quand la production le permet

schedule ce snapvault via protection manager ou avec "snapvault snap sched -x vol_name snap_name schedule_spec" ( schedule_spec ==> count[@day_list] [@hour_list] )

exemple :

snapvault snap sched -x SAUV sv_semaine 1@sat@20

snapvault snap sched -x SAUV sv_soiree 2@mon-fri@21

snapvault snap sched -x SAUV sv_heure 11@mon-fri@8-18



Sur une station de travaille :

arrêter lrep_writer F :\serveur-s_d
